Cкользящая опора для стропил — виды и монтаж

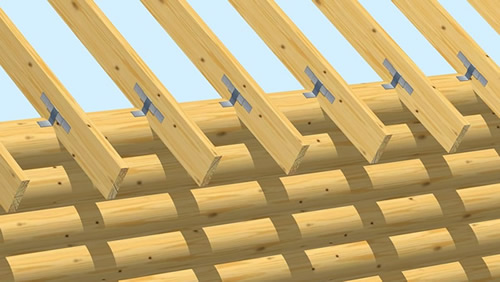

Скользящая опора для стропил

Деревянная крыша дома представляет собой достаточно сложную конструкцию, включающую в себя множество необходимых элементов. Одним из таких элементов является скользящая опора для стропил, которая позволяет компенсировать различные перекосы в стропильной системе, возникающие в процессе эксплуатации кровли, при усыхании древесины, так как массив дерева обладает свойством естественной усадки.

Таким образом, скользящая опора позволяет избежать распирания или провисания кровли. Стропила крепятся к несущему брусу именно при помощи скользящей опоры. Особенно актуально применение системы скользящих креплений при строительстве деревянного дома.

Конструкция и эксплуатационные характеристики скользящих опор

Немаловажное значение имеет простота конструкции скользящей опоры. Она легко крепится к деревянному брусу даже одним работником при помощи шуруповерта, чем достигается высокая производительность труда. Опора скользящая для стропил изготавливается методом горячей штамповки из низкоуглеродистой стали марки 08 ПС, что соответствует требованиям ГОСТ 14918-80. Толщина металла обычно составляет 2-2,5 мм. Она должна обладать высокой прочностью, но, вместе с тем, быть достаточно пластичной.

Для придания материалу антикоррозийных свойств производится его покрытие цинковым расплавом.

Такой состав материала опор делает их необычайно долговечными и защищенными от атмосферных воздействий.

Конструктивно опора состоит из:

  • уголка
  •  кронштейна

Уголок крепится к кронштейну при помощи петли, благодаря которой он может перемещаться вдоль кронштейна и вдоль самой петли.

Конструкция скользящей опоры для стропил

Конструкция скользящей опоры для стропил

Этим достигается свободное перемещение двух частей опоры друг относительно друга в двух направлениях. Длина опоры обычно находится в пределах 10-16 сантиметров, высота опоры составляет порядка 9 сантиметров, а ширина — около 4 см.  Такую конструкцию еще называют «перфорированная скользящая опора».

Дом, построенный из дерева, за несколько первых лет эксплуатации постепенно изменяет свои размеры. Его стены осаживаются, причем, чем выше стена, тем большей усадке она подвергается. Это приводит к постепенному изменению угла наклона кровли. Стропила в своей верхней части постепенно могут изменять угол наклона. Нижние концы стропил, которые закреплены на стенах, подвергаются воздействию сразу двух сил.

  •  Во-первых, они сдвигаются в стороны относительно стен.
  • А во-вторых, на них действует сила, которая действует перпендикулярно расположению стропил и разворачивающая стропила в стороны.

Если стропила жестко закреплены к стенам, то деформации кровли не миновать.

Необходимо обеспечить стропилам возможность перемещаться вдоль стен и одновременно поворачиваться.

При этом должна обеспечиваться надежность крепления. В былые годы мастерами использовалась скрученная стальная проволока, которой стропила в своей нижней части привязывались к верхним бревнам стены. Однако, такое крепление достаточно трудоемко, поэтому был найден способ более простого, но достаточно надежного крепления стропил к стенам. Это скользящая опора стропил закрытая.

Монтаж скользящих стропил

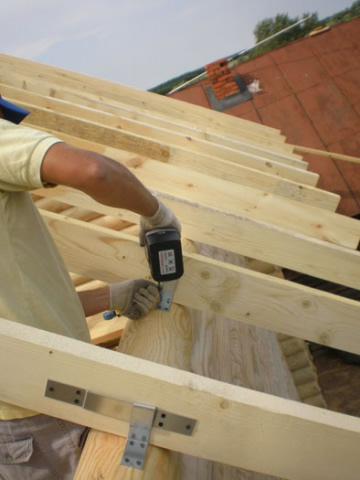

Монтаж скользящей опоры для стропил

Монтаж скользящей опоры для стропил

Крепление скользящих стропил выполняется следующим образом. К верхнему брусу крепится неподвижная часть опоры — уголок. Для этого предварительно стачивают на бревне ровную площадку, на которой и закрепляется уголок, обеспечивающий подвижку стропила вдоль бревна. На ногу стропила крепится вторая часть опоры. Стропила в своей верхней части крепятся к коньку на шарнирных соединениях, допускающих изменение угла наклона стропил относительно конька. В качестве шарнирных соединений можно использовать перфорированные стальные пластины, соединяемые при помощи болтов и гаек. Можно также использовать шпильки.

Верхние части стропил можно закрепить непосредственно к коньковому брусу при помощи болтового соединения. Для этого просверливают сквозные отверстия в стропилах и в коньковом брусе, а затем продевают в получившиеся отверстия болты нужного размера, закрепляя их гайками. Скользящая опора стропил закрытая PAZ применяется с нижней стороны стропильных ног. Длину скользящих опор выбирают в соответствии с предполагаемым в будущем смещением стропил относительно мауэрлата.

Стропильные ноги могут располагаться сверху мауэрлата, а могут быть врезаны в мауэрлат на некоторую глубину. Соответственно, скользящие опоры также врезаются на требуемую глубину.

Использование скользящих опор при строительстве деревянных домов позволило значительно увеличить эффективность строительства, сократить количество расходных материалов, снизить трудозатраты рабочих. Учитывая то обстоятельство, что прочность и долговечность получаемой конструкции кровли при этом увеличились, можно сделать вывод о высокой эффективности данного вида опор, и огромных перспективах их использования в строительной сфере.
