Дымоход для газового котла своими руками
Если вы планируете установить в своем частном доме газовый котел, то вам потребуется не только приобрести сам дымоход, но и все надлежащие к нему детали, потому что без них — нормальная эксплуатация газового котла просто невозможна.
Стоит отметить, что сделать дымоход для газового котла вы можете и самостоятельно.
Однако для этого потребуется масса времени, усилий, определенные навыки, и, конечно же, все необходимые материалы.
Не лишним будет заметить, что если вы решили изготовить дымоход для газового котла своими руками, то лучше всего для этих целей использовать нержавейку.
Данный материал — является очень прочным, огнеупорным, а его качество проверено временем.
Однако, при отсутствии определенных навыков вы не сможете изготовить правильный дымоход для газового котла.
Именно поэтому, данного рода изделия лучше всего приобретать у проверенных производителей, которые зарекомендовали себя на рынке — как лучшие.
На правильно собранном и установленном дымоходе никогда не будет собираться конденсат и такое изделие прослужит вам очень долго и добросовестно.

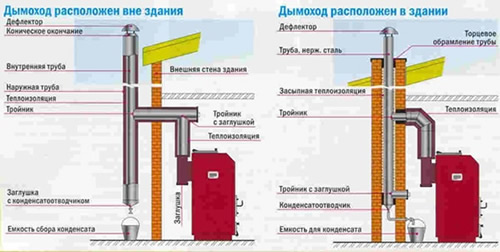

Устройство дымохода
Для того, чтобы ваш газовый котел прослужил вам достаточно долгое время, вам потребуется не только его правильно установить, но и провести качественный монтаж дымохода для котла.
Именно в связи с этим, к устройству дымохода для газового котла предъявляются особые запросы.
В первую очередь, стоит отметить, что на сегодняшний день, выделяют следующие требования к дымоходам газовых котлов:
- Идеальное расположение для дымохода – вертикальное. Если в устройстве дымохода имеются горизонтальные участки, то их длина не должна превышать 3-5 метров;
- Угол наклона отдельных участков дымохода не должен превышать 30 градусов. Угол наклона в сторону рабочего котла должен быть не менее 0,01 градуса;
- Идеальным материалом для изготовления дымоходов является нержавеющая сталь. Стоит отметить, что сейчас — весьма популярно устанавливать сэндвич дымоход для газового котла. Сэндвич системы представляют собой не что иное, как одна труба, вставленная в другую, а пространство между ними — заполнено базальтовой ватой. Такие дымоходы считаются одним из наиболее удачных решений на сегодняшний день;
- Правила устройства дымохода газового котла подразумевают собой использование не более чем 3 колен во всей конструкции дымохода. Каждый поворот должен быть оснащен специальным люком. Эта мера необходима для того, чтобы без особых проблем осуществлять очистку всей дымоотводной системы;
- Для безопасной и долгосрочной эксплуатации дымохода газового котла требуется обязательная установка емкости для конденсата. Она должна быть установлена немного ниже патрубка газового котла, в дымоход;
- Во время соединения всей конструкции дымохода, на отдельных деталях не должно появиться каких-либо механических повреждений, типа вмятин или же трещин.

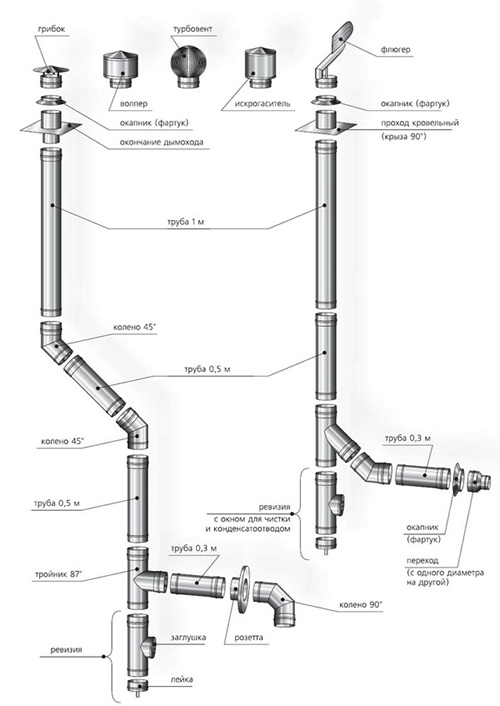

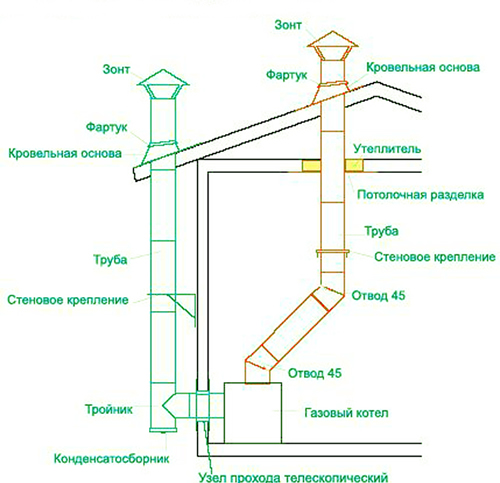

Схемы и чертежи
Перед тем, как приступать к установке самого газового котла и к монтажу дымохода, прежде всего, вам потребуется составить все необходимые схемы и чертежи расположения всех будущих деталей отопления и дымоотвода.
При составлении схемы дымохода для газовых котлов стоит учитывать тот момент, то данное изделие ни в коем случае не предназначено для подключения к двум или более единицам газовых отопительных устройств.
Во время составления схем расположения дымоотводных систем, учитываются не только габариты газовых отопительных устройств, но и размеры дымоходов для газовых котлов.
Для безопасного и долгосрочного использования дымоотводной системы требуется также произвести расчет дымохода газового котла.
Типы котлов
Если вы выбрали газовый котел в качестве основного источника тепла в вашем доме, то перед его установкой и монтажом всех его деталей требуется определиться с тем, какой тип газовых котлов вам подойдет больше всего, а вместе с тем — и какой дымоход вам потребуется приобретать.
На сегодняшний день выделяют два типа газовых котлов:
- Напольные газовые котлы;
- Настенные газовые котлы.
Каждая из вышеприведенных разновидностей котлов имеет свои конструктивные особенности, они отличаются друг от друга способами установки и, конечно же, требуют приобретения только подходящих деталей.
Если вы решили установить у себя дома напольный газовый котел, то вам потребуется, прежде всего, подготовить основание для установки котла. Для такого типа котлов, как нельзя лучше, подходит бетонное ровное основание.
Однако, за неимением возможности подготовить такую основу, можно прибегнуть к помощи обычного листа железа. Но этот лист должен выступать за края котла не менее чем на 30 см.
Если напольный газовый котел устанавливается в квартире, то дымоходы для напольных газовых котлов обязательно должны принадлежать к типу коаксиальных.
Основное отличие настенных газовых котлов от напольных состоит в том, что первый тип котлов является более компактным и легким. А вот с устройством дымохода все обстоит также как и в первом случае.
Чаще всего, для установки в квартире используются коаксильные дымоходы для газовых настенных котлов.
Монтаж дымохода
Перед тем, как вы приступите к установке, стоит помнить, что монтаж дымоходов газовых котлов может быть осуществлен как через стену, так и через крышу.
Поэтому, прежде всего, вам нужно будет определиться с тем, каким образом будет установлен дымоход.
Однако, несмотря на различия в вышеперечисленных видах монтажа, всю работу по установке дымохода можно с уверенностью разделить на 3 основных части:
- Сборка всех деталей и подготовка самой трубы дымохода;
- Установка дымохода на газовый котел и фиксация всех деталей конструкции;
- Проведение изоляции всех соединений и стыков.
Сейчас стоит более детально рассмотреть, как должна проходить установка дымоходов для газовых котлов.

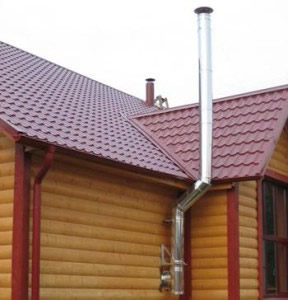

Через стену
Начнем с более простого способа — это монтаж дымохода для газового котла через стену.
Проведение данного вида работ нужно начать с проделывания в стене отверстия, подходящего диаметра. Когда будете проделывать отверстие в стене, помните, что нужно будет оставить дополнительное место для изоляционного материала (2-3 см будет достаточно).
Обязательно сделайте разметку и несколько раз сверьтесь с чертежами, так как на данном этапе монтажа — стену испортить очень легко. Через отверстие в стене просовывают сначала только 1 часть дымохода, и она сразу же изолируется.
С той стороны, которая выходит на улицу, трубу нужно будет нарастить, соединив все звенья последовательно. Конструкция должна крепиться к стене дома с использованием кронштейнов.
Как только труба будет достаточной высоты (около 4-5 метров), к ее концу можно будет присоединить наконечник, который будет защищать дымоход от попаданий снега или дождя.
Стоит отметить, что не лишним будет обработать трубу специальными веществами, которые будут защищать всю конструкцию от возникновения коррозий. Далее следует подключение газового котла к дымоходу.
Этот этап работ является наиболее простым, конечно, при условии, что вы правильно проделали отверстие в стене. Часть трубы, которая осталась внутри помещения просто присоединяется к патрубку газового котла, а все стыки самым тщательным образом изолируются.
Через крышу
Установка дымоходов для газовых котлов может быть осуществлена и через крышу дома. Данный вид монтажа по праву считается наиболее сложным и грязным, так как придется проделывать несколько отверстий: в потолке и в кровле здания.
Перед тем, как делать отверстия, обязательно несколько раз сверьтесь с чертежами и еще раз определите соответствие расположения котла и разметки для отверстий.
После того, как вы проделали всю черновую работу, можно приступать к соединению патрубка газового котла с самой трубой дымохода. Стоит помнить, что на данном этапе работ требуется в обязательном порядке закрепить конструкцию на стене с использованием опорного кронштейна.
Во время последовательного крепления одной детали трубы к другой, всю конструкцию потребуется закреплять при помощи кронштейнов с шагом не более чем 3-4 метра.
Помимо этого, также требуется усиливать конструкцию специальными хомутами, которые нужно будет устанавливать с шагом не более чем 2 метра.
Как только высота дымохода для газового котла будет возвышаться над коньком дома где-то на 1- 1,5 метра, трубу можно будет накрыть конусовидным наконечником.
Не забудьте заизолировать все стыки и соединения конструкции, а также те места, где труба проходит через потолок и кровлю здания.
В качестве изолятора, в данном случае — как нельзя лучше подойдет минеральная вата. Предпочтение данному материалу стоит отдавать в первую очередь потому, что при попадании огня на вату она не начинает гореть.
В том месте, где труба соединяется непосредственно с газовым котлом, требуется провести изоляцию огнеупорной смесью.
