Основные типовые узлы кровли
Большое значение для эффективной работы крыши имеет качественное выполнение любых, даже маловажных, на первый взгляд, узлов. В кровельном деле не существует второстепенных конструкций. Наиболее большую роль играют узлы кровли, связанные с примыкание скатов, выходом на кровлю, различных технологических коммуникаций, места примыкания к стенам и парапетам.
Большинство современных кровельных систем комплектуются различными устройствами для выполнения таких стандартных примыканий, поэтому будет целесообразным поинтересоваться у производителя их наличием и технологией монтажа. Рассмотрим некоторые самые важные кровельные узлы.
Примыкания к стенам и парапету
В зависимости от кровельного материала существует несколько технологий выполнения этого узла, но монтируются они по одной схеме, разница заметна лишь в способах дополнительной герметизации. Конструктивно, узел представляет собой специальную планку примыкания, которая крепится на стене и горизонтальной частью перекрывает кровельное покрытие. Существует несколько методов герметизации узла.
Производители современных кровельных материалов предлагают планку специальной формы. Ее монтаж осуществляется непосредственно на поверхность стены без устройства дополнительной штробы. Герметичность ее крепления к стене обеспечивают применением специальных силиконовых составов. Цвет подобной планки соответствует цвету покрытия, поэтому проблем с подбором обычно не возникает.
Но, все-таки, такие типовые узлы кровли лучше выполнять со специальными нишами или штробами в стене. В этом случае, будет обеспечена более надежная герметизация соединения.
Аналогично выполняется и примыкание к парапету, только стоит учитывать, что его незащищенная конструкция может быстро прийти в негодность под воздействием атмосферных осадков и перепадов температур, особенно это касается кирпичных конструкций. Поэтому парапет кровли должен быть защищен своеобразной крышей из стали, в конструкции которой должны обязательно быть предусмотрены специальные капельники. По ним будет осуществляться отвод воды от сооружения, при этом попадание капель воды при их отрыве на конструкцию парапета исключено.
Примыкание кровли к дымоходам
Данный узел отличается возможным наличием высокой температуры, вследствие нагревания дымохода. Поэтому рекомендуется выполнять его с применением негорючих материалов. Сегодня можно приобрести так называемую кровельную проходку для дымоходов различной формы и размеров.
Герметизацию примыкания обеспечит металлический кровельный фартук специальной конструкции. Его размеры не дадут попасть влаге в подкровельное пространство даже при сильных снегопадах, в этом случае, даже попавшая за фартук вода просто испарится. Конструкция такой проходки обеспечивает герметизацию как с поверхности кровли, так и со стороны чердачного помещения.
Примыкание технологических трубопроводов к кровле

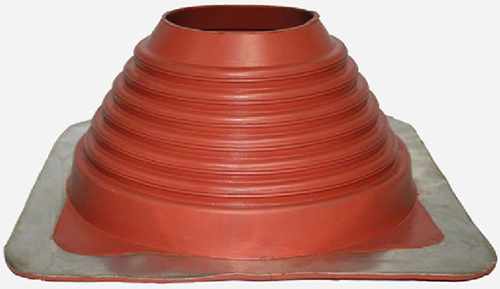

В данном случае хорошим решением будет применение специальной кровельной разделки Мастер Флеш, изготовленной из резины, стойкой как к температуре, так и другим воздействиям. Кровельная разделка Мастер Флеш обладает очевидным достоинством, ее конструкция позволяет герметизировать примыкание элемента практически любого диаметра, начиная от телевизионного кабеля. Необходимо просто подобрать требуемый размер (который должен быть несколько меньше, чем диаметр коммуникации) и обрезать лишний сегмент.
Эластичность элемента позволяет ее применять на крышах с разным профилем покрытия, дополнительная изоляция обеспечивается применением силиконового герметика. Мастер Флеш выпускается в различных цветовых исполнениях, соответствующих основным цветам современных кровельных материалов.
Примыкание скатов кровли
Один из самых сложных, с технической стороны, узлов — это внутренние примыкания скатов, так называемые ендовы. Подобные узлы стропильной кровли присущи для сложных комбинированных крыш. Такие места являются наиболее потенциально опасными в плане возникновения протечек. Связано это с возможностью скопления различного мусора или наледи (в зимний период), поэтому к герметизации этих узлов необходимо подходить с особой тщательностью.

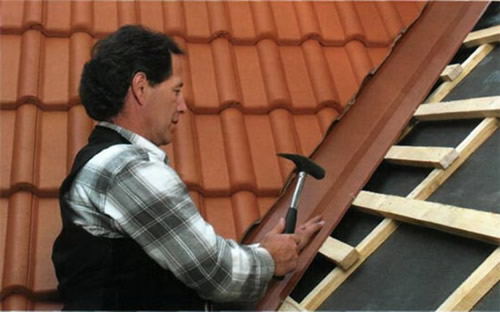

Монтаж ендов должен осуществляться по сплошной обрешетке. В зависимости от кровельного покрытия применяют различные технологии и методы обеспечения водонепроницаемости. Но общий их смысл сводится к монтажу под покрытия скатов технических элементов, которые будут препятствовать проникновению воды.
В большинстве конструкций это достигается укладкой под покрытие кровельного железа, форма которого повторяет угол сопряжения скатов.
На кровлях из металлочерепицы монтируют типовые нижние ендовы, края которых подогнуты таким образом, чтобы не допустить попадания влаги под покрытие. Сверху на кровельный материал устанавливают декоративные планки, подходящие по цвету к покрытию. Чтобы добиться максимальной изоляции в примыканиях рекомендуется обработать узлы кровли подобного вида герметиком или применять пористый уплотнитель на самоклеящейся основе. При устройстве крыши из битумной черепицы, ендова оформляется при помощи сплошного ковра специального гидроизоляционного материала. Такое соединение, сделанное согласно технологии, будет служить долго.
Хотелось бы затронуть вопрос крепления кровельного материала к обрешетке. Иногда приходится сталкиваться с желанием сэкономить на количестве крепежа. Такой подход является в корне неверным. Решая вопрос, как крепить кровлю, руководствуйтесь рекомендациями производителя. Если требуется для листа определенного материала 10 точек крепления, значит, нужно выполнять это требование. В противном случае, возможно возникновение протечек даже по стыкам материала, а определить такое проблемное место будет не просто.
Отсюда следует вывод, для обустройства типовых кровельных узлов применяйте рекомендованные материалы и технологии. Излишняя самодеятельность в этом вопросе неизбежно приведет к проблемам.
