Расстояние между стропилами

расстояние между стропилами

При строительстве крыши в первую очередь выбирают тип стропильной системы. Это значит, что стропила должны быть висячими или наслонными либо вся стропильная система будет состоять из тех и других стропил, т. е. комбинированной. Рассчитать  расстояние между стропилами не трудно, зная величину нагрузок, которые будут действовать на всю крышу.

Нагрузки бывают временные и постоянные. К постоянным нагрузкам относятся:

  • вес материалов самой стропильной системы;
  • вес кровельного материала;
  • вес элементов кровельного пирога, если крыша делается утепленной;
  • вес внутренней отделки  потолка мансарды.

Временные нагрузки включают в себя: вес снегового покрова, вес человека при производстве кровельных работ и обслуживания кровли в период эксплуатации, ветровую нагрузку и вес возможных водных потоков в летнее время.

На чем основываются расчеты?

Расстояние между стропилами крыши рассчитывается также исходя из выбранного материала  и сечения стропил. Все расчеты ведутся на стадии проектирования дома специалистами конструкторских организаций. Для этого они пользуются справочными документами  и  строительными нормами и правилами, регламентирующими тот или иной шаг  стропил, шаг обрешетки и прочие расчетные величины.

расчет расстояния между стропилами

При строительстве частного дома, редко кто заказывает проект, где на основании расчетов  рекомендуется, какое расстояние между стропилами нужно выдерживать.  Чаще всего застройщики полагаются на опыт мастеров  и доверяют им самим вести все расчеты по месту.  Однако, есть и такие кто желает сам сделать расчет стропильной системы  и самостоятельно построить крышу.

В этом случае они должны в первую очередь определиться с видом крыши, выбрать какой будет чердак – отапливаемый жилой или холодный, так как от этих параметров напрямую зависит вид стропильной системы и  расчет расстояния между стропилами.

Если застройщик желает самостоятельно делать расчет нагрузок на стропильную систему, ему будет полезно ознакомиться с такими документами, как СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85», где заложены карты по климатическим районам России.

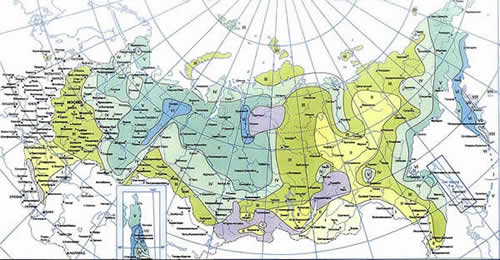

карта снеговых нагрузок РФ

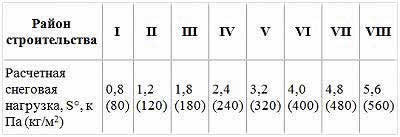

таблица снеговых нагрузок в РФ

В качестве материала  для возведения стропильной системы выбирают древесину хвойных пород, влажность которой —  20-22%. Доски, брусья и прочие виды пиломатериала должны быть ровными без свилеватости, гнили, сучков и синевы. Все деревянные элементы следует обработать антисептиками и антипиренами для защиты дерева от гниения и возгорания. Используемый материал, длина стропильных ног и сечение бруса также влияет на расчеты (смотрим таблицу):

таблица расчетных расстояний между стропилами

Примерный расчет

Шаг стропил не что иное,  как расстояние между стропильными ногами. Как правило, для жилых частных домов этот показатель равен 0,6-1.0 м.

На величину шага стропил оказывает влияние значительное количество факторов. Расчет нужного количества стропильных ног производится следующим способом:

  • Измеряется длина ската крыши. После этого полученную величину делят на выбранный показатель шага между стропилами.
  • Потом к полученному значению плюсуется  единица и округляется в большую сторону, чтобы получить целое число. Так получают количество необходимых стропильных ног для данной длины одного ската крыши.
  • После этого вся длина ската крыши делится на полученное целое число (количество стропильных ног) и в результате получают расстояние между осями будущих стропил, что и называется шагом стропил.
  • Ось должна проходить по центру стропила. Однако для разного вида кровельного покрытия шаг стропил может меняться, также он меняется в зависимости от угла уклона скат кровли.

Например: длина кровельного ската равна 16 метров, а величина шага между стропилами — 0,6 метра.  Следовательно, 16/0,6 + 1 = 27,66 = 28 метров (стропил необходимо для устройства ската)

Чем больше угол уклона, т. е. чем крыша круче, тем шаг стропил можно делать большим. Это объясняется тем, что нагрузка на крутых крышах распределяется не на всю плоскость крыши, а большей частью передается на несущие стены.

Стропила для керамической черепицы

Керамическая черепица – материал, имеющий приличный вес. Поэтому для устройства кровли из черепицы следует рассчитывать сечение и длину стропил, учитывая, что один квадратный метр керамики весит  почти в десять раз больше веса металлочерепицы.

  • Если в конструкции стропильной системы предполагается устраивать затяжку стропил, то ее сечение следует увеличить.
  • Сами стропила должны быть сделаны из сухой здоровой древесины,  их сечение должно быть 50х150 или 60х180 мм.
  • Шаг стропил, делается в диапазоне 0,8 -1.3 м для покрытия из керамической черепицы, а точное его определение  зависит от угла уклона скатов.

Чем выше крыша, тем шаг стропил можно делать шире. Например, при угле уклона 15 градусов шаг будет равняться 80см, а если угол ската повысится до 75 градусов,  расстояние между стропильными ногами увеличится до 1,3м.

Еще одно обстоятельство влияет на величину шага стропил – это длина стропильных ног. Чем они длиннее, тем шаг их уменьшается. Это объясняется тем, что при максимальной длине стропил создаются повышенные нагрузки на прогиб. Их можно уменьшить, если устроить систему подпирающих стоек, подкосов и прочих элементов стропильной системы, которые принимают на себя часть нагрузок от  стропил.

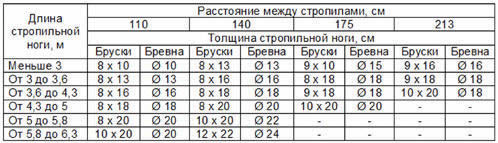

шаг стропил их длина и сечение

Стропила для крыши из металлочерепицы

Стропильная система  под металлочерепицу  мало чем отличается от прочих стропильных конструкций. Но ввиду того, что она имеет вес  в несколько раз меньший, чем керамическая черепица, стропила и все прочие элементы конструкции крыши могут выполняться с меньшим запасом прочности, т. е. меньшего сечения. Разница в весе черепицы из глины и металлической составляет  около 35 кг на 1 м кВ.

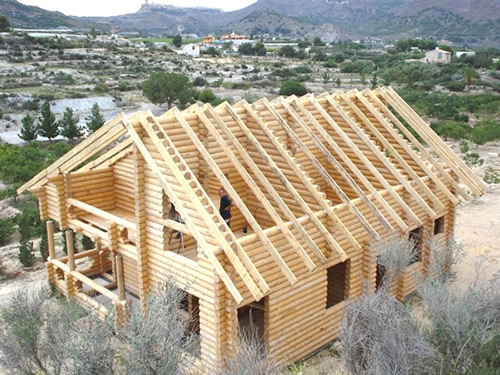

shag-stropil-pod-metallocherepicu

Шаг стропил под металлочерепицу, как правило, делают 0,6-0,9м. Металлочерепица широко используется для покрытия загородных домов, в которых часто предусматриваются мансардные помещения, поэтому кровлю делают утепленной. Шаг стропил в таких конструкциях подгоняют под размеры утеплителя, который вставляется между стропильными ногами.

Сечение стропил традиционно выполняется размерами  50х150мм. Высота стропильной доски позволяет сделать слой утепления 150мм, но специалисты рекомендуют для районов с низким отрицательными температурами делать утепляющий слой 200 мм, для чего стропила выполняют из доски сечением 50х200мм. В противном случае приходится делать снизу стропил обрешетку или каркас,  которые  должны удерживать утеплитель между стропилами.

Контробрешетка, монтируемая поверх стропил, выполняется из бруска 30х50мм, обрешетка под металлочерепицу можно делать сечением  25х100мм.

Есть один отличительный нюанс в устройстве обрешетки под металлочерепицу – это то, что первая доска возле карниза должна быть толще остальных на 1 -1,5 см, что связанно с особенностями профиля этого материала.

Шаг стропил для крыши из профлиста соблюдается такой же, как и для металлочерепицы. Практически ничем не отличается технология возведения стропильной системы для крыш из асбестоцементных листов и мягкой черепицы или ондудина.  Могут быть отличия в устройстве обрешетки, но шаг стропил от этого не меняется.

Единственно, что отличается ондулиновую кровлю от остальных видов кровельного покрытия – это то, что под мягкую черепицу делается сплошная обрешетка. А обрешетка для шифера выполняется из расчета, чтобы лист опирался на три бруска обрешетки при высокой крыше, и на четыре при маленьком угле ската кровли.
