Стропильная система четырехскатной крыши

стрпильная система четырехскатной крыши

К четырехскатным относят два вида кровель — вальмовые и шатровые. Стропильная система четырехскатной крыши является довольно сложным устройством, требующим тщательной подгонки всех элементов. Для получения достаточно жесткого каркаса стропила должны быть связаны между собой, а весь каркас надежно скреплен с самим зданием.

  • Основные характеристики четырехскатных кровель

Вальмовая кровля представляет собой конструкцию из четырех элементов: двух — трапецеидальной формы, и двух треугольников. По сути, такая кровля состоит из двух частей: двухскатной кровли, неполностью закрывающей площадь дома по длине, и треугольных скатов — вальмов.

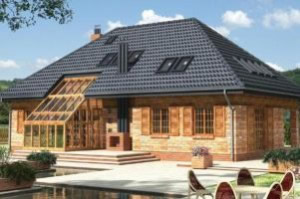

крыша четырехскатная вальмовая

Отсутствие фронтонов делает изготовление такой кровли более экономичным. Смотровые окна при этом располагаются непосредственно в скатах. Разновидностью таких кровель являются полувальмовые или датские крыши.

Шатровые кровли, в отличие от вальмовых, имеют треугольные скаты, соединяющиеся в одной точке своими вершинами. Они требуют сооружения довольно сложной стропильной конструкции. Если высота ската намного превышает его основание, то такие крыши носят название шпилеобразных.

Устройство стропильной системы четырехскатной крыши

Монтаж стропил четырехскатных крыш (для кровель вальмового типа) может быть осуществлен двумя способами: висячим и наклонным. Система стропил второго вида — более экономична и проста для устройства.

Стропильная система четырехскатной вальмовой кровли состоит из нескольких элементов.

  • Диагональные или накосные стропила, которые упираются одним концом в мауэрлат или врезанную в него балку, а противоположным — на другую пару стропильных ног. Диагональные стропила четырехскатной вальмовой крыши более длинные, чем обычные, и несут дополнительную нагрузку из-за упирающихся в них нарожников. Длина накосных стропил, обычно, превышает длину стандартных досок. Поэтому их делают спаренными. Спаривание помогает решить сразу три задачи. Благодаря удвоенному сечению: допустимая нагрузка увеличивается, получается длинная неразрезная балка, можно использовать унифицированный типоразмер пиломатериалов.

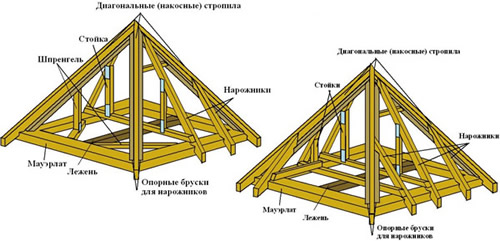

устройство стропил четырехскатной кровли

элементы стропильной системы четырехскатной кровли (шатрового типа)

  • Мауэрлат — крайняя нижняя опора для стропил.
  • Прогоном — балка лежащая параллельно муэрлату и служащую дополнительной опорой стропилам.
  • Нарожники представляют собой укороченные стропильные ноги, опирающиеся одним концом на накосную ногу, а противоположным — на мауэрлат.
  • Стойки и подкосы. Для получения многопролетности необходимо под накосную ногу установить одну или две опоры. С этой целью и используют данные элементы.
  • Ригели. При правильном устройстве наклонная стропильная система является без распорной. В случае, если стропильные ноги опираются одна на другую, то возможно появление распора. Выходом в данной ситуации служит установка ригелей.
  • Лежень — опора для стоек и подкосов. Он укладывается или на внутреннюю стену, или на кирпичные столбики, расположенные на перекрытии. Горизонтальное выравнивание лежня с помощью деревянных подкладок значительно упрощает монтаж прогонов и стоек.
  • Шпренгель — элемент, который может применяться в качестве дополнительной стропильной опоры.

В зависимости от материала, используемого при строительстве дома, для стропильной системы опорой могут служить:

  • верхние венцы — в брусчатых или деревянных рубленых строениях;
  • верхняя обвязка — в деревянных каркасных зданиях;
  • мауэрлат — в кирпичных и каменных сооружениях.

Монтаж стропильной системы четырехскатной крыши

Шатровые кровли по конструкции стропильной системы похожи на вальмовые, но имеют свои отличительные черты. Главная их особенность — отсутствие конькового прогона. Четыре основных накосных стропила сопрягаются в коньковом прогоне.

Наличие возможности установить в центре стойку, служащую опорой соединяющимся в одной точке стропилам, позволяет получить значительную дополнительную прочность. Если установка центральной стойки по каким-либо причинам невозможна, то нужно монтировать висячую конструкцию стропил.

Для грамотного монтажа шатровой кровли необходимо провести проверку геометрии стен. В случае, если углы соединения стен не являются прямыми, а сами стены имеют различную высоту, устройство такой стропильной системы будет невозможным.

С помощью корректировки укладки мауэрлата возможно исправить геометрию сочленения стен. Но для этого необходимо провести точные расчеты. Без них нельзя свести в коньковый узел все стропила, не завалив при этом хотя бы один из скатов.

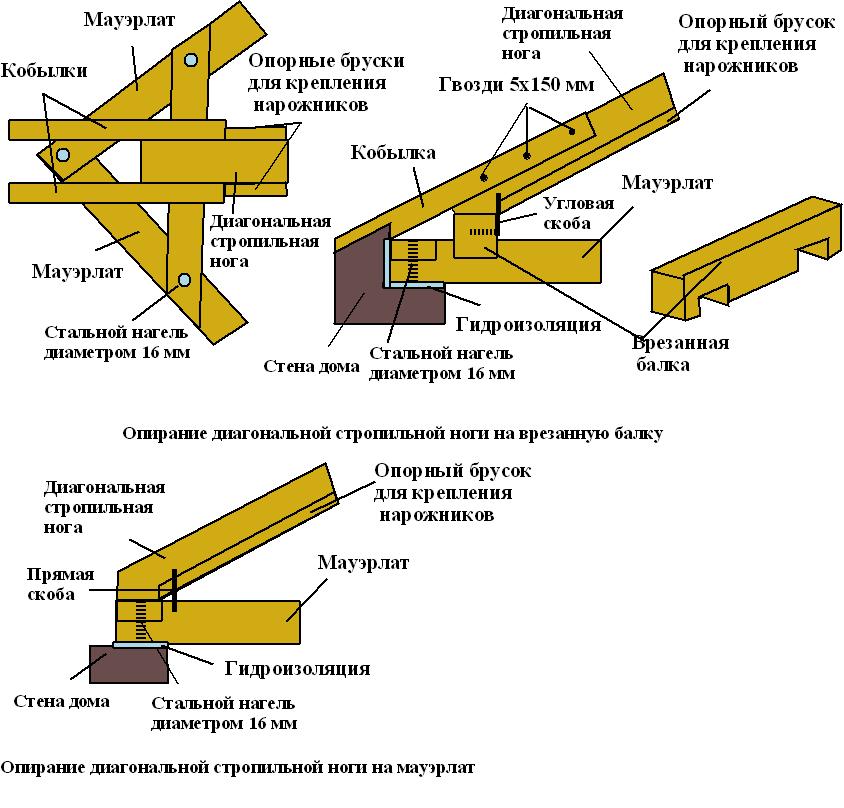

особенности монтажа стропильной системы

особенности монтажа стропильной системы

Устройство стропильной системы шатровой кровли нужно начинать с монтажа парами диагональных стропил из противолежащих углов. Опираются накосные стропила на мауэрлат через короткие шпренгели. На концах шпренгелей делается выемка на половину высоты сечения. В самом конце крепятся нарожники. Если их изготавливают из брусьев или бревен, то их они соединяются с накосными стропилами таким же образом, как и шпренгели.

Стропильная система ломаной двухскатной крыши

Ломаная двухскатная кровля, как правило, применяется, если чердачное помещение планируется использовать в качестве полезной площади. Конструкция данной крыши представляет собой два ската, каждый из которых состоит из двух поверхностей, соединенных под тупым углом. Такая кровля удобна и внешне привлекательна, но монтаж ее стропильной системы — довольно сложный процесс.

стропила ломанной крыши с двумя скатами

стропила ломанной крыши с двумя скатами

Сооружение двухскатной кровли выполняется либо с применением только накосных стропил, или же накосных стропил  благорасположенных на нижних скатах, либо висячих стропил — на верхних.

Основание для стен чердачного помещения — вертикальные стойки, на них опираются прогоны. Стойки врезаны в балки перекрытий деревянного дома или опираются на лежень кирпичного строения.

Боковые прогоны позволяют изменить угол наклона кровли. Диагональные стропила нижнего ската верхним концом опираются на боковой прогон, а нижним — на мауэрлат. Для придания дополнительной жесткости используются подкосы.

Верхние скаты устраивают с помощью применения висячих стропил с затяжкой, которая является несущей балкой чердачного помещения. Коньковый прогон и затяжка связываются бабками — дополнительными вертикальными стойками. Пространственная жесткость кровли обеспечивается применением идентичных по форме и размерам узлов кровли. Это достигается «пакетной» обработкой однотипных деталей с использованием шаблона.

Разметка, врубка узлов — высококвалифицированная работа, которая может оказаться не по силам новичку. В помощь застройщикам предлагается целая серия металлических накладных деталей. С их помощью стропильная конструкция собирается без лишних усилий с качественными сопряжениями всех элементов. Примером таких элементов служат металлические пластины с зубьями. Их забивают с двух сторон в узлы фермы, что обеспечивает эффективное сочленение всех сходящихся деталей.

Основа для возведения прочной и долговечной крыши — это скрупулезный расчет размеров всех элементов стропильной системы и соблюдение существующих правил и норм проведения кровельных работ.
